※ 表示価格は参考価格です。ご注文時は見積もり対応いたします。
※ 注文単位での納期回答となります。

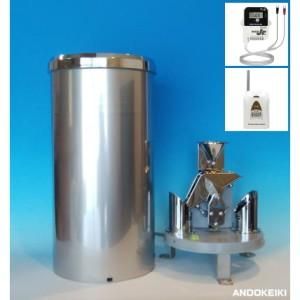

● 転倒ます型の隔測用雨量計感部です。口径200mmの受水口に入る雨量の一定量(0.5mm)毎に転倒ますが転倒動作をリードスイッチで検出して、接点パルス信号を出力します。
● 長期間安定した観測・計測が可能です。
● 設置が比較的容易です。
● 胴部:ステンレス製、台:アルミ合金、脚部:金属製。
● 無線データロガーは雨量計から来るパルス信号を測定・記録する子機と、記録データを無線通信で収集する親機とで構成するデータロガーです。高速で広範囲の無線通信を実現します。 このセットの親機は、USBでパソコンに直接接続するRTR500BCです。付属ソフトウェアで記録データを収集・転送、モニタリング等を行います。
● 気象庁検定付。
● セット内容
AND-R02-K SUS転倒ます型雨量計(気象庁検定品)
RTR505B 無線データロガー
PIC-3150 パルス入力 ケーブル
RTR500BC 無線データ収集機
| センサ部 仕様 |
| 製品No. |
AND-R02-K (気象庁検定品) |
| 製品名 |
SUS転倒ます型雨量計 |
| 検出方式 |
転倒ます式 |
| 受水部口径 |
Φ200mm |
| 一転倒雨量 |
0.5mm (15.7CC) |
| 測定精度 |
20mm以下の雨量のとき ±0.5mm以内
20mm以上の雨量のとき ±3%以内 |
| 出力信号 |
無電圧メーク接点信号 2接点式 |
| 接点時間 |
0.1〜0.15秒 |
| 絶縁抵抗 |
DC500V 500MΩ以上 |
| 絶縁耐圧 |
AC1000V 1分間 |
| 外筒材質 |
SUS 304 |
| 台材質 |
アルミニウム合金鋳物 |
| 塗色 |
外筒 ステンレス無塗装
口金 金ニス
本器 グレイ(マンセル5GY 6/1相当) |
| 外形寸法 |
約 Φ210mm × 450mm(H) |
| 重量 |
約3.4kg |
| 付属コード |
約10m |

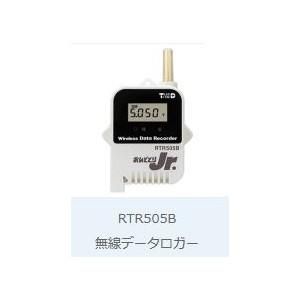

| データロガー 仕様 |
| 製品No. |
RTR505B |
| 製品名 |
無線データロガー |
| 測定対象 |
パルス 1ch |
| 測定範囲 |
接点/電圧 |
| 表示 |
測定値、電池寿命警告、その他 |
| 記録データ |
16000 |
| 記録間隔 |
15通り 1秒〜60分 |
| 記録モード |
エンドレス/ワンタイム |
| 通信 |
光通信、特小無線通信 |
| 電源 |
リチウム電池 |
| 本体動作環境 |
-40℃〜80℃ (無線通信をする場合: -30〜80℃) |
| 大きさ |
H:62mm × W:47mm × D:19mm アンテナ長:24mm 質量:約50g |
| 防水性 |
IP64 |
| 電池寿命 |
約10ヶ月 |
| 付属品 |
リチウム電池 LS14250 または LS26500,
ストラップ,
取扱説明書 (保証書付) 一式 |
| パルス入力 ケーブル 仕様 |
| 製品No. |
PIC-3150 |
| 製品名 |
パルス入力 ケーブル |
| ケーブルの長さ |
1.4m |
| データ収集機 仕様 |
| 製品No. |
RTR500BC |
| 製品名 |
無線データ収集機 |
| 通信 |
USB、シリアル通信、光通信、特小無線通信 |
| 警報の確認方法 |
メール |
| 電源 |
単3アルカリx2、ACアダプタ、USBバスパワー |
| 本体動作環境 |
温度: -10〜60℃ (外部電源使用時 -30〜60℃) 湿度: 90%RH以下(結露しないこと) |
| 大きさ |
H:96mm × W:65.8mm × D:24.4mm アンテナ長:55mm 質量:約65g |
| 防水性 |
なし |
| 付属品 |
USB Mini-B 通信ケーブル (US-15C),
取扱説明書 (保証書付) 一式 |
